.4. 直流系统接线要求

2.4.1采用单母线接线，设一段直流母线。

2.4.2直流系统表计的配置：应符合DL/T5044中4.4.3的规定。

2.4.3 直流电压、绝缘及接地选线装置、蓄电池检测装置：每段直流母线应设置直流电压、绝缘及接地选线装置。

当直流母线电压超出规定值时应发出声光报警信号：当直流系统发生接地或绝缘电阻小于规定值时应能发出声光报警信号，并应显示正、负极母线对地的电压值、绝缘电阻值和接地回路编号。报警电压和绝缘电阻值应可调整。能在线检测蓄电池组内有无电池发生短路或开路现象，当其中任何一个电池出现短路或开路时报警，同时发出灯光、音响信号。

2.4.4操作方式

监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行充电模块参数设置。

2.6高频开关电源充电装置主要技术性能和要求

高频开关电源充电装置应满足直流系统各种运行方式下的充放电要求。

2.6.1 高频开关电源装置基本技术参数

2.6.1.1充电装置额定电流：8A

2.6.1.2充电装置额定电压：380V

2.6.1.3高频模块输出电流不均衡度：<5％

2.6.1.4模块冷却方式：智能风冷

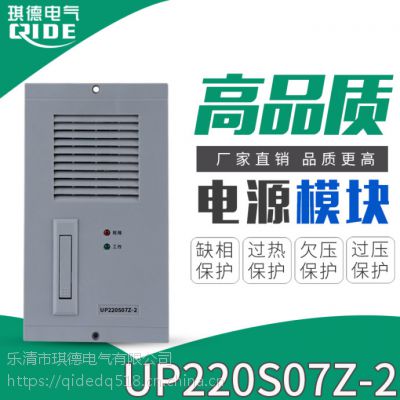

2.6.2 高频开关电源模块主要性能要求

2.6.2.1模块的主要功能是将交流电源变换为高品质的直流电源。。

2.6.2.2模块额定电流为2A，工作模块4个。直流系统采用多个模块并联冗余运行方式，自动均流、自动限流，可带电插拔，个别模块故障不影响系统正常运行，***系统运行的可靠性高。在任何工况下，均流不平衡度应小于5％。

2.6.2.3每个模块内部应具有监控功能，能不依赖总监控单元，独立工作。正常工作时，模块应与总监控单元通信，接受监控装置的指令。

2.6.2.4模块应具有过电压、过电流保护和自动限流、报警等功能。

2.6.2.5模块采用PWM调制制式，模块工作频率：100～300kHz。

2.6.3 总监控单元

2.6.3.1微机总监控单元是高频开关电源及其成套装置的监控、测量、信号和管理系统的核心部分。装置能根据直流系统运行状态，综合分析各种数据和信息，对整个系统实施控制和管理。

2.6.3.2装置能适应直流系统各种运行方式。具备人机对话功能，与成套装置中各子系统通信，直流系统监控装置应提供RS-232、RS-485等多种通讯方式。

2.6.3.3装置适应的运行方式：1组蓄电池配1组充电装置，蓄电池单独运行不允许并列运行；充电装置独立或并列运行；蓄电池浮充、均充或非正常工况时的自动转换。

2.6.4 蓄电池管理单元

蓄电池管理单元的主要功能是：检测蓄电池组运行工况，对蓄电池组充、放电进行动态管理，并应具备对蓄电池温度进行补偿的功能。本单元可独立设置，也可将本单元功能分别由微机总监控单元和电源模块来完成。

2.6.5 直流系统绝缘检测装置

直流系统绝缘检测装置主要功能是：在线检测直流系统的对地绝缘状况(包括直流母线、蓄电池回路、每个电源模块和各个馈线回路绝缘状况)，并自动检出故障回路。绝缘检测装置宜为独立的智能装置，布置在充电装置屏上或直流馈电屏上，可与成套装置中的总监控装置通信和电厂监测系统通信。

2.6.6 电压监视装置

电压监视装置的主要功能是：在线监视直流母线的电压，过高或过低时均发出报警信号。电压监视装置布置在直流馈线柜或充电装置柜上，可与总监控装置和电厂监测系统通讯。
